气动对夹全衬氟蝶阀

用途：D671Fs气动对夹全衬氟蝶阀专用于控制非腐蚀性或强腐蚀性介质，阀体内腔表面覆有可供选择的各种氟塑料，适用于不同工作温度和流体管路，具有强度高、耐腐蚀性能好的特点。

设计与制造：GB12238
结构长度：GB12221
法兰连接尺寸：GB4216、JB78、JB79

适用温度：≤100℃、≤120℃
          ≤150℃(按照衬里材料)
材料：
上 阀 体：铸铁、碳钢、不锈钢
下 阀 体：铸铁、碳钢、不锈钢
蝶    板：不锈钢、碳钢完全包覆氟塑料
蝶 板 轴：不锈钢
阀    座：PTFE、PCTFE、FEP、PFA
弹性条（垫）：Si
O  型 圈：Viton
气动装置：组合件

压力等级：
0.6 1.0 1.6

测试：
衬里层：电火花检测
试验与检验按GB/T13927标准
公称压力：PN（MPa）
阀体：PN×1.5
密封：PN×1.1

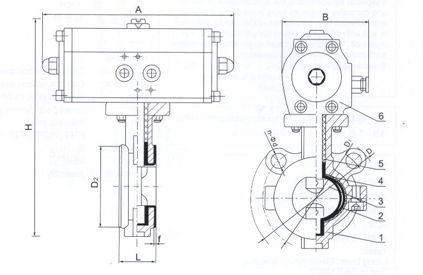

部件列表：
1.阀体   2.蝶圈   3.蝶板   4.四氟圈    5.碟形弹性垫圈    6.气动装置
